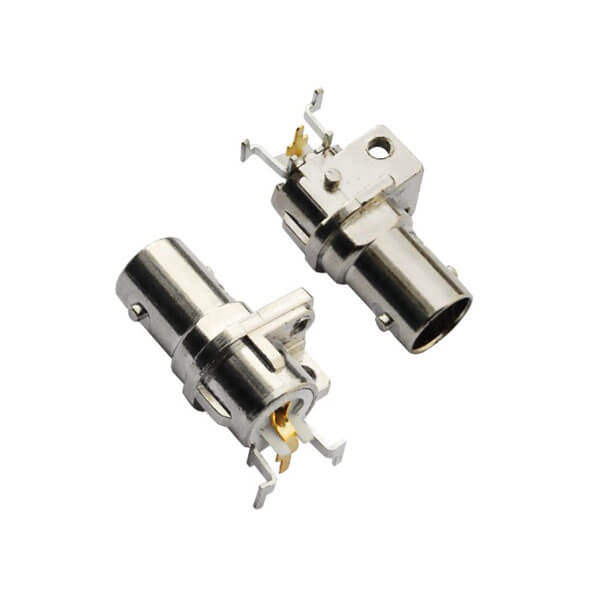

bnc接頭母頭黑色塑料外殼彎式50歐姆pcb板

BNC接頭的種類和質量的判定

/0 評論/在： /通過：

關于BNC接頭，它的應用領域和范圍都是比較廣泛的，在我們的生活中，有很多地方都需要用到它。我相信很多人對BNC接頭也都有一定的了解，但是，您對它的了解是否夠全面呢？那么，我們今天就來聊聊關于BNC接頭的種類和質量的判定這兩個方面的小知識吧。

首先我們來說說BNC接頭的種類，BNC接頭包括：

  1. BNC-T型頭，用于連接計算機網卡和網絡中的纜線;
  2. BNC桶型接頭，用于把兩條細纜連接成一條更長的纜線;
  3. BNC纜線接頭，用于焊接或擰接在纜線的端部;
  4. BNC終端器，用于防止信號到達電纜斷口后反射回來產生干擾。終端器是一種特殊的連接器，內部有一個精心選擇的匹配網絡電纜特性的電阻。每一個終端器必須接地。

其次就是關于BNC接頭的質量判定：

  • 通過產品的表面來看，鍍層光亮細膩的為好，銅的純度越高越光亮，有些產品外面光亮，卻是鐵質的。
  • 吸鐵石吸附測試，一般情況下只有卡口彈簧和尾部彈簧為帶鐵質材料;線夾、插針和套殼為銅質，其他部件為鋅合金 。
  • 刮開表面鍍層看材質：通過刀片等利器刮開表面的鍍層直觀的看材質，通過刮開線夾、插針、屏蔽套筒鍍層直觀對比產品材質。
  • 除了以上方法外，還可以備一個質量好的母頭去試。

通過對以上BNC 接頭的種類和質量的判定兩方面知識的學習，您是否有對BNC接頭增加一些了解呢。當然，如果您有其它更多的關于BNC接頭的知識，歡迎和我們聯系，我們一起交流學習，共同進步！

本文來源：http://www.xp85.cn/changshi/567/

BNC接頭和Q9有什么聯系

/0 評論/在： /通過：

客戶問題：什么是Q9頭?它跟BNC接頭有什么聯系?干啥用的？

問題描述：BNC接頭是同軸線纜連接器，跟Q9連接器比較相似，那跟Q9頭有什么聯系？有什么作用？

BNC接頭網觀點：Q9接頭和BNC接頭，在接口尺寸上有一些差異，但大體是一樣的，也可以代用。Q9國內用的比較多，BNC是國際標準，現在很多國內的Q9也都是BNC接頭的標準做的。

BNC接頭網講堂：BNC全稱是Bayonet Nut Connector（刺刀螺母連接器，這個名稱形象地描述了這種接頭外形），接口是10Base2的接頭，即同軸細纜接頭。可以隔絕視頻輸入信號，使信相互間干擾減少，且信號帶寬要比普通15針的D型接口大，可達到更佳的信號響應效果。

BNC接頭的網卡主要應用于同軸電纜為傳輸介質的領域中，目前這種接口類型的網卡較少見，主要因?yàn)橛眉?xì)同軸電纜作為傳輸介質的網絡就比較少。現在多用于安防行業監視器傳輸視頻信號。

Q9頭與BNC像DB9公母頭一樣的一對關系，用于像示波器,信號發生器等。 Q9和NBC的口徑稍微有點不同，NBC的母頭中間的縫隙比Q9得稍微大一些，一般示波器都是BNC的，用Q9也能插進去，但是時間長了會插壞的，另外一半頭上都是有標記的，留心一下就知道了 50歐姆適用于傳輸功率，75歐姆適用于傳輸信號。數字線必須是75歐姆的。

如果您對BNC接頭有著相同的疑惑，那么看完以上分析，應該也能豁然開朗。如果還不能完全回答您的問題，可以發郵件給我們聯系。德索電子多年來鉆研BNC接頭的研發與生產，產品均達到ISO認證，享有一年質保，歡迎與我們探討B(tài)NC接頭。

本文來源：http://www.xp85.cn/changshi/554/

BNC接頭的基本性能有哪些

/0 評論/在： /通過：

要想做一個合格的BNC接頭采購工作者，不僅知其然，還要知其所以然，因此我們不僅要能夠甄別BNC接頭的優良，還需要更多的了解BNC接頭的基本性能，才能更有利于增進我們對BNC接頭的理解和認識。那么今天我們就具體來看一看BNC接頭的基本性能有哪些。

BNC接頭的基本性能有三個，即機械性能、電氣性能和環境性能。機械壽命實際上是一種耐久性指標，在國標GB5095 中把它叫作機械操作。接下來我們就具體來談一談BNC接頭的三個基本性能。

1.機械性能就連接功能而言，插拔力是重要地機械性能。

  • 插拔力分為插入力和拔出力兩者的要求是不同的。插拔力和機械壽命與接觸件結構(正壓力大小) 接觸部位鍍層質量(滑動摩擦系數) 以及接觸件排列尺寸精度(對準度) 有關。

2.電氣性能包括接觸電阻、絕緣電阻阻和抗電強度。

  • 高質量的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾亳歐到數十毫歐不等。
  • 絕緣電阻是衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。
  • 抗電強度或稱耐電壓、介質耐壓，是表征連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。

3.環境性能常見的環境性能包括耐溫、耐濕、耐鹽霧、振動和沖擊等。

從上文我們了解了BNC接頭的三個基本性能：機械性能、電氣性能和環境性能，三個性能之間互有標準，也加深了我們對于BNC接頭的理解和認識。如果您對BNC接頭還有不解，歡迎發郵件給我們互相探討。BNC接頭網多年來致力于BNC接頭的生產、研發與銷售，產品均達到ISO認證，歡迎聯系我們獲得最新產品的報價。

本文來源：http://www.xp85.cn/uncategorized/544/

你知道如何安裝壓接式BNC接頭嗎

/0 評論/在： /通過：

對于BNC接頭，相信我們都比較熟悉。我們知道BNC接頭即BNC同軸電纜連接器，可連接在同軸電纜的兩端，再通過T型BNC接頭連接網卡，其接法包括壓接式、組裝式和焊接式。那您知道如何安裝BNC接頭嗎？接下來我們就一起來看看如何安裝壓接式BNC接頭。

安裝壓接式BNC接頭需要卡絲鉗和電工刀，其制作步驟分為以下幾個步驟：

1、剝線：剝線時將同軸電纜外層保護膠皮刺去1.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色透明絕緣層剝?nèi)?.6cm，使芯線裸露。

2、連接芯線：刺好線后將芯線插入芯線插針尾部的小孔中，用專用卡線鉗前部的小槽用力夾一下，使芯線壓緊在小孔中。可以使用電烙鐵焊接芯線與芯線插針，焊接芯線插針尾部的小孔中置入一點松香粉或中性焊劑后焊接，焊接時不要將焊錫流露在芯線插針外表面，會導致芯線插針報廢。

3、裝配BNC 接頭：連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從BNC 接頭本體尾部孔中向前插入，使芯線插針從前端向外仲出，最后將金屬套簡前推，使套簡將外層金屬屏蔽線卡在BNC 接頭本體尾部的圓柱體;

4、壓線：保持套簡與金屬屏蔽線接觸良好，用卡線鉗上的六邊形卡口用力夾，使套簡形變?yōu)榱呅巍Ｖ貜?fù)上述方法在同軸電纜另一端制作BNC?接頭即制作完成。使用前最好用萬用電表檢查一下，斷路和短路均會導致無法通信，還有可能損壞網卡或集線器。
到底如何安裝壓接式BNC接頭，看完上文，相信您已經清楚了，如果還有不清楚的地方，您可以給我們發郵件或者咨詢我們。BNC接頭網有著十多年研發、銷售BNC接頭的經驗，如果您對BNC接頭有新的發現，歡迎跟我們交流。

本文來源：http://www.xp85.cn/changshi/538/

BNC接頭與Q9接頭存在的差別

/0 評論/在： /通過：

BNC接頭與Q9接頭外型上十分相似，經常會被人們弄混。在下文中，BNC接頭網工程師將為您講解區分BNC接頭與Q9接頭二者的區別，讓您可以快速分辨兩者的不同。然后幫助大家更好的做好采購BNC的相關工作。

相信大家十分清楚，因?yàn)镼9接頭和BNC頭在外形上幾乎一模一樣，很難辨認，所以很多專賣這個的，都不能說出他們的區別，這也使得有JS拿Q9頭當BNC賣

對于BNC頭與Q9頭之間的差異：BNC是尺寸英制的標準，而Q9是國標，具體表現在中間的芯子部分(下圖箭頭所指的紅色圈圈部分)，BNC的膠芯更細一點、離接頭的邊沿更遠一點(為3.8mm)，而Q9的要粗且離邊沿更近。

閱讀完上文之后，您對于BNC接頭與Q9接頭存在的差別應該有個基本認識了，更多關于BNC接頭與Q9接頭存在的差別方面的內容，請直接閱讀其他BNC接頭制作文章，會有其他收獲額!德索電子，專業的BNC接頭制造商，歡迎您前來采購BNC系列產品。

本文來源：http://www.xp85.cn/changshi/533/

BNC接頭如何接你知道嗎

/0 評論/在： /通過：

BNC接頭作為一種同軸電纜的連接器，其特性優良，傳遞信號質量好，因此應用廣泛，自研發以來一直熱度不減，是電子元器件行業的采購熱點。如果不是行內人士的話，對BNC接頭如何接肯定是不了解的，那么今天我們就一起來看看BNC 接頭到底怎么安裝的？

BNC接頭的接法分為以下幾步：

1、擰下BNC接頭，扔掉保護套，用膠帶代替，接線后不易出現各種畫面閃動的問題。

2、拿過網線，先穿線，然后再處理線，接線。如果不先把線布好，接上BNC接頭后有的地方穿線就不那么容易了，所以要先布好線，選擇好長度，然后拿起同軸線的一段，用壁紙刀將外皮處理掉。

3、處理線要長度適中，否則接線時對應不上BNC接頭，造成接線不牢固，從而影響監控視頻圖像質量，一般來說，最后銅芯露出約3mm，銅芯包塑露出約7mm，把屏蔽網銅絲擰成一股。

4、先套入BNC接頭后半部分，不然接好線后無法套入。

5、拿過BNC接頭的另一半，也就是接線部分，用斜口鉗或者尖嘴鉗把下部的牙口圈掰開，適合放入線即可，力度要適中哦，否則會掰斷的，然后用螺絲刀將接線處的螺絲松開準備接線。

6、插入處理好的線頭，將銅芯插入松開螺絲的孔里，然后擰緊螺絲。

7、壓緊下面的牙口圈，確保擰好的那股銅絲與牙口圈接觸良好，如果不放心可以在牙口圈上纏繞一下，再用鉗子壓緊，最后減去多余的部分，要剪干凈。8

8、為了保險起見，一般用電工防水膠帶將銅絲部分包好，以防止出現質量問題，擰好BNC接頭。

讀完本文，相信您對BNC接頭如何安裝有了更多了解，如果本文還不能解釋您對BNC接頭的疑惑，您可以聯系我們的客服，或者瀏覽我們的更多關于BNC接頭的資訊。BNC接頭網是一家專門制作、銷售BNC接頭的網站，有著長達12年的BNC接頭研發經驗，我們的產品均通過ISO認證，質量達到國內國際要求。網上顯示的產品還不夠齊全，最新的產品還來不及上傳，您可以聯系客服領取最新的BNC接頭報價單。

本文來源：http://www.xp85.cn/changshi/521/



bnc接頭最佳接法圖(干貨來了)

/0 評論/在： /通過：

說起B(yǎng)NC接頭最佳接法圖，是不少用戶查找的對象，用戶之所在網上搜索BNC接頭最佳接法圖方面的內容，無非是出于安全的需要，想制作視頻監控BNC接頭，那么有什么好的辦法，可以讓用戶快速安裝好一個bnc接頭視頻監控頭呢，下面BNC接頭網工程師將為您介紹這方面的知識，純干貨分享，不要錯過額。

安裝一個監控?cái)z像BNC接頭，可以讓我們的生活以及工作更加安全，多一份保障，因此學會BNC接頭的制作十分重要。因此，各位用戶一定要按照圖中的順序一步步來，不要慌張，以免因?yàn)椴襟E出錯，造成視頻圖像不出現、受干擾、不清晰、雪花點等等問題。

1、準備的工具：平口剪鉗、美工刀、十字螺絲刀。

2、BNC接頭接法圖解及步驟：

擰開BNC接頭

剝開視頻線

準備連接

連接固定

擰上套筒

6完工檢查

讀完上文之后，針對BNC接頭最佳接法的問題您應該有一個基本的認識了，只要按著圖中的順序一步步來，認真操作，快速制作一個視頻監控BNC接頭并非難事，今天的視頻監控BNC接頭制作知識就講到這了，下一次我們會有更多有趣的內容與您分享，記得經常來我們網站，查看更新。

如果您有BNC連接器、線材、轉接頭采購方面的需求，可以直接撥打我們的電話：0769-81153906，所有BNC連接器產品，均通過ISO認證，享受一年內質保服務，廣大客戶可以放心采購。最后，希望每一個客戶都能找到適合自己的優質廠家，采購到符合公司需求的優質產品。

本文來源：http://www.xp85.cn/changshi/504/

了解BNC接頭規格請讀此文

/0 評論/在： /通過：

BNC接頭網工程師，將會在下文中重點介紹BNC接頭規格方面的內容，讓各位從業者能夠更好的進行BNC連接器的采購工作。BNC連接器的規格主要從電器性能、機械性能、環境性能三個方面來進行講解，分別如下：

第一、電器性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

經過上文的分析之后，您對于BNC接頭的規格應該了解得差不多了，愿每一個電子連接器從業者，能夠多學習一些BNC接頭的基礎知識，從而更好的為自己的企業找到更優質的BNC產品。如果您有BNC接頭采購定制需求，可以撥打我們的電話：0769-81153906，歡迎您的來電!

BNC接頭網，所有產品均有德索電子獨家提供，產品通過ISO認證，十三年的BNC接頭生產經驗，一年內質保服務，客戶可以放心采購。最后，希望所有客戶都找到適合自己的優質供應商，以確保自己的采購工作順利進行。

BNC端子是什么

/0 評論/在： /通過：

不少用戶對于BNC端子是什么產生了疑惑，關于BNC端子，您了解多少，在下文中，bnc接頭網工程師將為您詳細介紹一下BNC端子方面的內容，讓您對BNC端子有一個基本的認識。

BNC端子是通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出端口。

BNC電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭有別于普通15針D-SUB標準接頭的特殊顯示器接口。由R、G、B三原色信號及行同步、場同步五個獨立信號接頭組成。

主要用于連接工作站等對掃描頻率要求很高的系統。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。

閱讀完上述內容之后，您對于BNC端子應該有一個基本的認識了，了解更多BNC端子方面的內容，登錄BNC接頭網。如果您有BNC產品采購及定制的需求，可以直接撥打我們的熱線電話：0769-81153906。BNC接頭網所有產品均有德索五金電子提供，并且享受一年質保服務，用戶無需為產品質量擔心，所有產品都通過ISO認證，您可放心購買。

本文來源：http://www.xp85.cn/changshi/491/

bnc接頭攝像頭制作流程

/0 評論/在： /通過：

bnc接頭攝像頭，在我們生活中各個方面都有應用，商場里、超市里、馬路上、樓梯上都能看到它們的身影，若是您也想安裝一個BNC接頭攝像頭，那至少應該會先做bnc接頭攝像頭吧，都不會制作怎么進行后面的“大事”呢。已經熟悉BNC接頭攝像頭的高手請?zhí)^這一節，不會的就跟著德索工程師的步伐過來吧。

方法/步驟

這是未制作的“原始”BNC接頭。

可以扭開的。

銅線芯用螺絲壓緊，鐵片要和屏蔽銅線或鋁紙接觸，要不然視頻會不清晰或不穩定，甚至黑屏。最好用老虎鉗壓緊鐵片，以防監控線脫落。另外，屏蔽線不能接觸到中間的銅線芯，要不然也會干擾到視頻。

用螺絲扭緊銅芯，鐵片緊壓屏蔽銅線或鋁紙。

完美的BNC監控接頭就是這樣做成的。

上文中的圖片與文字，已經很清楚的講解了BNC接頭攝像頭的制作流程，您只需要跟著這個步驟，一步步的走下來，便可以順利安裝好一個BNC接頭攝像頭，趕快動起手來，制作一個自己的BNC接頭攝像頭吧。德索五金電子，十三年的BNC接頭生產經驗，ISO認證產品，如果您需要BNC接頭，請聯系我們。
