安裝BNC母頭必知：規避信號損耗的操作細節與要點

/在： , /通過：
“師傅，同樣是裝 BNC 母頭，為啥我裝的信號衰減比別人大一半？步驟看著都對，問題到底出在哪？”
在射頻布線車間，BNC 母頭安裝是出了名的 “細節活”—— 新手常覺得 “接上線、擰好殼就行”，卻容易忽略剝線精度、屏蔽層貼合度、針芯接觸壓力這些關鍵環節。可對射頻設備來說，哪怕 0.5dB 的信號損耗，都可能讓測試數據跑偏、監控畫面出現雪花。其實 BNC 母頭安裝的核心邏輯很簡單：通過精準操作減少 “接觸間隙” 和 “阻抗突變”，每一個細節都在為 “低損耗傳信號” 服務。今天就從工程師視角，拆解 5 個避損耗的關鍵操作，幫你把 BNC 母頭裝得又穩又好。

一、前置準備：選對 “適配套件”，從源頭堵死損耗隱患

不少人安裝前不核對套件適配性，拿錯電纜或工具，直接給信號損耗埋下伏筆。裝 BNC 母頭前，必須確認 “三件套” 匹配，缺一不可：
套件類型 適配要求 信號損耗風險點
1. BNC 母頭 阻抗與設備嚴格匹配（50Ω 適配射頻測試，75Ω 適配視頻傳輸），外殼優先選黃銅材質（屏蔽性優于鋅合金） 用 75Ω 母頭接 50Ω 射頻設備，信號反射率會飆升至 20% 以上；鋅合金外殼屏蔽衰減不足，外界干擾易滲入
2. 同軸電纜 線徑與母頭孔徑匹配（如 RG-58 配小型母頭，RG-6 配大型母頭），阻抗與母頭保持一致 線徑不匹配會導致屏蔽層無法貼合母頭，接觸間隙變大；阻抗混裝直接引發信號反射，衰減翻倍
3. 專用工具 帶電纜規格刻度的同軸剝線鉗（保證剝線精度）、BNC 專用壓接鉗（控制接觸壓力） 普通剝線鉗易劃傷中心導體，導致傳輸路徑變窄；用尖嘴鉗壓接會壓力不均，接觸電阻飆升 10 倍以上
之前有個客戶踩過典型的 “適配坑”：用 RG-6 粗電纜裝小型 BNC 母頭，電纜塞不進只能剪一半屏蔽網，結果信號衰減從 0.2dB 竄到 0.8dB—— 可見安裝前核對母頭、電纜規格，比后續補救更重要。

二、關鍵細節 1：剝線 “三不原則”，避免阻抗突變

剝線是安裝的 “第一道關口”，同軸電纜的 “外層膠皮 – 屏蔽層 – 內絕緣層 – 中心導體” 四層結構，任何一層剝錯都會打破阻抗平衡，引發信號損耗，必須嚴守 “三不原則”：

1. 不剝傷中心導體

調剝線鉗至對應電纜的 “內芯檔位”，力度以 “剛好切斷內絕緣層、不劃傷銅芯” 為準。若內芯被剝出劃痕，傳輸截面積變小，電阻會增加 10%-15%，信號衰減隨之變大。新手可以先用廢電纜練手，直到能剝出無劃痕、無變形的內芯。

2. 不剪短屏蔽層

屏蔽層剝出長度需與母頭 “屏蔽壓接區” 匹配（常規 6-8mm），絕不能為了好裝而剪短。屏蔽層太短會導致與母頭接觸面積不足，屏蔽效果下降 30% 以上，車間電機、電線的電磁干擾會直接侵入。之前有客戶把屏蔽層剪到 3mm，結果監控畫面滿是橫紋，補接至 8mm 后干擾立馬消失。

3. 不剝歪內絕緣層

內絕緣層要剝得平整，切面與中心導體垂直，不能歪扭。內絕緣層歪斜會導致內芯與母頭針芯 “偏移接觸”，從 “面接觸” 變成 “點接觸”，接觸電阻瞬間變大。剝線后可以對著光線檢查，確保內絕緣層切面無傾斜、無毛刺。

三、關鍵細節 2：屏蔽層 “貼緊不松散”，阻斷干擾損耗

屏蔽層是信號的 “防護盾”，若處理松散，會出現 “屏蔽漏洞”，外界干擾直接侵入，增加信號損耗。正確操作分兩步：

1. 整理屏蔽層：不散絲、不重疊

把剝出的屏蔽網（銅網 + 鋁箔）理順，用手指輕輕搓成圓形，確保無散絲、不重疊；鋁箔要貼緊銅網，不能起皺或撕破 —— 鋁箔破損會形成 “干擾入口”，車間里的高頻雜波會順著漏洞滲入。若有少量散絲，直接用剪刀剪掉，避免散絲碰到中心導體引發短路。

2. 壓接屏蔽層：壓力 “夠而不爆”

用 BNC 壓接鉗的 “六邊形屏蔽槽” 壓接，壓力以 “屏蔽層緊緊貼住母頭壓接區、無松動，且母頭外殼不變形” 為標準。壓力太小，屏蔽層與母頭有間隙，屏蔽衰減不足；壓力太大，母頭外殼會擠壓內絕緣層，打破阻抗平衡。優質壓接鉗自帶壓力限位，新手按鉗柄指示力度操作即可，不用怕壓爆。

四、關鍵細節 3：針芯 “對準無偏移”，減少接觸損耗

母頭針芯是信號傳輸的 “核心通道”，針芯與電纜內芯接觸不良，會直接導致接觸電阻變大，信號損耗劇增，安裝時要注意兩點：

1. 針芯插入 “到底不偏移”

把電纜內芯完全插入母頭針芯的 “接線孔”，直到內絕緣層緊緊貼住針芯底部的臺階，不留任何間隙。內芯插入太淺，接觸面積變小，電阻會增加；插入偏移，針芯受力不均，長期使用后易松動。插好后可以輕輕拽一下電纜，若針芯不晃動，說明插到位了。

2. 壓接針芯 “力度均勻”

用壓接鉗的 “圓形針芯槽” 壓接，壓接時確保鉗口與針芯垂直，力度均勻。壓接后檢查針芯是否彎曲 —— 針芯彎曲會導致與插頭 “錯位接觸”，信號時斷時續。之前有個客戶壓接時鉗口歪了，針芯彎成 15°，結果插頭插不緊，重新壓接后信號才恢復穩定。

五、關鍵細節 4：外殼安裝 “擰緊不松動”，強化整體屏蔽

母頭外殼不只是保護殼，還能增強屏蔽完整性，安裝時若擰不緊，會出現 “屏蔽縫隙”，干擾信號趁機滲入：

1. 外殼 “先套后擰”，順序別錯

剝線前必須把外殼套在電纜上，絕不能裝完母頭主體再套 —— 順序錯了外殼卡在內絕緣層上，只能拆了重剝線，白忙活半小時。套外殼時注意螺紋方向，確保最后能順暢擰在母頭主體上。

2. 擰緊 “手擰到位，不借工具”

用手順時針擰外殼，直到擰不動即可，不用借助尖嘴鉗、扳手等工具。工具擰太緊會導致外殼變形，擠壓內部結構，反而破壞阻抗穩定性；擰太松則外殼與母頭主體有間隙，屏蔽不完整。新手可以記住：手擰到 “需要稍用力才能再轉半圈”，就是最佳力度。

六、安裝后必做：2 步測試，確認無信號損耗

裝完不能直接用，必須做 2 步測試，把信號損耗風險排除：
  1. 通斷測試：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。
  2. 阻抗測試：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。

結語：安裝 BNC 母頭，細節決定損耗

很多人覺得 BNC 母頭安裝 “簡單”，卻忽略了剝線、屏蔽層、針芯這些 “小細節”—— 可正是這些細節的偏差，會累積成明顯的信號損耗。記住 “選對套件、精準剝線、貼緊屏蔽、對準針芯、擰緊外殼、安裝后測試” 這六步，就能最大限度減少損耗，讓 BNC 母頭發揮最佳傳輸效果。下次安裝別圖快，按細節一步步來，信號穩定才是真高效。
? 老周?射頻布線車間工程師
?? 聊 BNC 母頭安裝，也講射頻信號傳輸的實操干貨

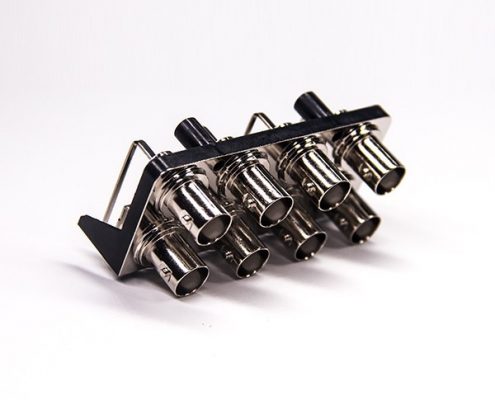

解析BNC插座核心作用：為射頻設備搭建可靠信號通路

/在： , , , , , , , /通過：
“師傅，為啥射頻設備非得用 BNC 插座？普通插座不能傳信號嗎？”
在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射，會導致信號衰減、測試數據不準。而 BNC 插座的核心設計，就是通過精準阻抗控制，讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種：50Ω 款適配射頻測試設備（如示波器、信號發生器），75Ω 款適配視頻傳輸設備（如監控攝像頭）。它的內部導體采用純銅或銅鍍銀材質，外殼與屏蔽層緊密貼合，能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊，測試信號反射率達 25%，換成 50Ω BNC 插座后，反射率直接降到 3% 以下，測試數據立馬精準。
對射頻設備來說，BNC 插座就像 “信號的導航儀”，通過精準阻抗匹配，避免信號走 “回頭路”，確保高頻信號（最高支持 11GHz）傳輸時衰減最小。

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾，會讓信號 “變味”。BNC 插座的雙層屏蔽設計，能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質，內部有獨立屏蔽腔，當電纜插入時，屏蔽層會與插座外殼緊密接觸，形成完整的屏蔽回路。實測數據顯示，優質 BNC 插座的電磁屏蔽衰減≥90dB，能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊，用普通插座時信號雜波多，換成 BNC 插座后，雜波完全消失，模塊正常工作。
在工業環境或多設備密集場景，BNC 插座的抗干擾能力尤為關鍵，它能確保射頻信號不受 “鄰居設備” 影響，保持穩定傳輸。

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

射頻測試中，插座需要頻繁插拔（如每天測試幾十次樣品），普通插座用幾個月就會松動，而 BNC 插座的機械結構設計，能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定，拔插力控制在 10-15N 之間，既不會太松導致接觸不良，也不會太緊導致插拔困難。同時，插座的針芯采用耐磨材質，插拔壽命可達 500 次以上。車間里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接觸良好，沒有出現松動問題。
對需要頻繁測試的射頻設備來說，BNC 插座的穩固性直接決定了工作效率，能減少因插座松動導致的返工，降低維護成本。

四、選 BNC 插座別踩坑：記住這 3 點

要讓 BNC 插座充分發揮作用，選型時得避開這些誤區：
  1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
  2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
  3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

對射頻設備來說，BNC 插座不是 “普通連接件”，而是確保信號可靠傳輸的 “關鍵一環”—— 它通過阻抗匹配減少信號反射，用屏蔽設計隔絕干擾，靠穩固結構適應頻繁插拔。選對、用好 BNC 插座，才能讓射頻設備發揮最佳性能，避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座，就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術，也講射頻設備實操干貨

BNC 連接器耐壓：原理、重要性與應用場景

/在： /通過：

BNC（Bayonet Neill-Concelman）連接器作為電子設備連接中的關鍵組件，其耐壓性能對系統的穩定運行至關重要。從基本結構來看，BNC連接器由中心針、絕緣體和外殼組成，其中絕緣體不僅隔離中心針與外殼以避免信號短路，還直接決定了連接器的耐壓能力。卡口式設計使得BNC連接器在需要快速插拔的場景中表現出色，如監控系統和測試儀器。

耐壓的重要性

保障信號完整性：在高頻信號傳輸過程中，若電壓超過BNC連接器的耐壓極限，可能會導致電弧放電，破壞信號的完整性，造成數據誤碼或丟包。例如，在廣播電視信號傳輸中，這會導致畫面花屏或聲音卡頓，嚴重影響用戶體驗。

確保設備與人身安全：面對電壓波動或浪涌，耐壓不足的BNC連接器容易被擊穿，進而損壞設備甚至引發電氣火災。合格的耐壓性能是保護操作人員免受漏電威脅的重要防線。

影響耐壓的因素

  • 材料品質：高品質絕緣材料（如聚四氟乙烯）能夠承受更高的電場強度，提升耐壓性能。
  • 制造工藝精度：精密的裝配可以保證均勻的電場分布，避免局部電場強度過高。
  • 環境因素：潮濕和高溫會降低絕緣材料的性能，影響耐壓穩定性。

行業標準與測試方法

為了確保BNC連接器的耐壓性能符合要求，行業通常采用耐壓測試儀進行檢測，根據不同的應用需求設定耐壓標準，工業級產品需達到數百伏乃至上千伏的耐壓水平。

提升耐壓的策略

通過新材料的研發和高精度制造工藝的應用，可以不斷提高BNC連接器的耐壓能力。同時，用戶在選型時應選擇有質量認證的品牌，確保產品的可靠性和安全性。

總之，BNC連接器的耐壓性能不僅是技術規格的一部分，更是系統安全運行的基礎。在設計、制造和使用過程中，必須重視這一關鍵特性，以確保信號的無損傳輸及設備和人員的安全。對于追求高質量連接解決方案的企業而言，選擇具備優良耐壓性能的BNC連接器，就是選擇了更加穩定和安全的未來。

BNC連接器和RCA連接器有什么區別？

/在： /通過：

BNC連接器和RCA連接器有什么區別

關于BNC連接器和RCA連接器之間的區別是什么，可能一些人不太了解，二者之間既有相似之處，又有著不同之處，各有各的優勢與劣勢，下面電蜂優選就為您介紹一下BNC連接器和RCA連接器存在什么區別，讓您在今后的工作中更好的選擇以及采購這兩款產品。

1、BNC連接器

BNC接口主要用于傳輸視頻信號，RCA主要用于傳輸音頻信號。 不同的接口有不同的優點和功能。 另外，由于BNC接口的特殊設計，連接非常緊密，不用擔心接口松動、接觸不良。

BNC連接器是一種不同于普通15針D-SUB標準連接器的特殊顯示接口。 它由RGB三基色信號和五個獨立的信號連接器組成，用于行同步和場同步。 主要用于連接工作站等需要高掃描頻率的系統。 BNC連接器可以隔離視頻輸入信號，使信號之間的干擾降低，信號帶寬比普通D-SUB更大，可以達到最佳的信號響應效果。

2、RCA接頭

RCA接口實現音視頻分離傳輸，避免了因音視頻混合干擾導致畫質下降。 目前音視頻設備上應用最廣泛的接口，幾乎每一個音視頻設備都提供這種接口。
RCA俗稱蓮花插座。 幾乎所有的電視和 DVD 播放器都有這個接口。 它不是專門為任何一種接口設計的，它既可以用于音頻信號也可以用于普通視頻信號，它也是DVD組件（YCrCb）的插座，但數量是三個。 RCA 連接器是迄今為止最常見的音頻/視頻端子。 兩線制接線端子早在收音機時代就由RCA錄音公司發明。 還有一個老掉牙又奇怪的名字叫“唱盤”接頭。

RCA端子采用同軸傳輸信號，中心軸用于傳輸信號，外接觸層用于接地，可用于傳輸數字音頻信號和模擬視頻信號。RCA音頻端子通常用不同的顏色成對標記：右聲道為紅色，左聲道為黑色或白色。在某些情況下，中央和環繞聲道電纜采用顏色編碼以方便區分接線，但整個系統中的所有 RCA 連接器在電氣上都是相同的。一般來說，RCA立體聲音頻線是一組左右聲道，每個聲道從外觀上看是一條線。

BNC連接器和RCA連接器有什么區別

通過上面的介紹，大家應該已經對“BNC接口和RCA接口有什么區別”有了一定的了解。BNC接口和RCA接口的常識是電子元器件從業者必備的基礎知識。如果您想了解更多關于BNC接口和RCA接口的知識，請登錄我們的官網，每天更新bnc接口相關產品，滿足您的訂購和查看需求。選擇德索五金電子，品質保障，服務放心！
